Парогенератор 2000 кг температура 170 дизельный в Сыктывкаре

Парогенератор дизельный 2000 кг пара в час температурой до 170 °С. Основные характеристики:

• паропроизводительность 2000 кг пара в час
• максимальная температура пара 170 °С. Завод производит парогенераторы до 115 °С.
• давление пара 0.8 МПа, 0.8 кгс/см2;
• топливо – легкое жидкое, дизельное и газ/дизель;

Подобрать требуемую мощность дизельного парогенератора для вашего предприятия вы можете по ссылке.

Комплект поставки котла нашего производства:

• Блок парогенератора 2000 кг пара в час - 1 шт
• Труба дымовая – 1 шт
• Предохранительный клапан парового котла 17с28нж Ду 50 - 2 шт
• Вентиль 15Б1П Ду 15 – 1 шт
• Вентиль 15Б1П Ду 20 – 2 шт
• Вентиль 15Б1П Ду 25 - 1 шт
• Вентиль 15Б1П Ду 32 - 1 шт
• Указатель уровня 12кч11бк №6 - 2 шт
• Запорное устройство указателя уровня 12б2бк Ду 20 – 2 шт
• Вентиль чугунный фланцевый 15кч16п1 Д80 Ру25 - 1 шт
• Клапан обратный Ду 32 – 1 шт
• Кран трехходовой 11б38бк2 Ду 15 (под манометр, пар) - 3 шт
• Манометр ДМ2005Сг (ТМ-610.05) – 2 шт
• Манометр МП160 – 1 шт

Дополнительно для подключения вам потребуются

• Подпиточный насос CNP CDL4-13 (3,0 кВт)
• Дизельная горелка PG81 G-.PR.S.RU.A
• Автоматика
• Водоподготовка (подбирается на основании химического анализа воды)

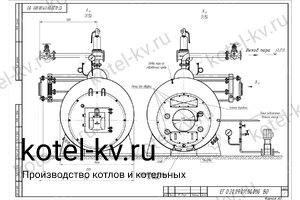

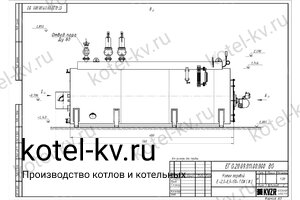

Устройство и описание

Промышленный жидкотопливный парогенератор 2000 кг пара в час на дизельном топливе жаротрубный, состоит из двух жаровых труб из листа 5. Пространство между обечайками заполняется водой, сверху устанавливается паросборник, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части топки устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель.

На фронт котельного блока крепится горелка. В топочной камере происходит горение жидкого топлива. Газы выходят из топки в верхней части и сразу поступают в дымовую трубу, поставляемую в комплекте. Дымосос для дизельного парогенератора производительностью 2000 кг пара не требуется, установка работает на самотяге.

Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

На паросборник устанавливаются 2 предохранительных клапана марки 17с28нж.

Принцип работы жидкотопливного парогенератора 2000

Дизельное топливо сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный температурой до 170 град. При необходимости дизельный парогенератор может производить пар меньшей температуры.

Таблица зависимости температуры пара от давления в парогенераторе:

Дымовые газы проходят трубную систему и поступают дымовую трубу.

Дизельный парогенератор 2000 кг пара укомплектован автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане.

Температура сухого насыщенного пара в парогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометре. Автоматика парогенератора по заданному давлению производит управление горелкой и, следовательно, интенсивностью горения.

Вода для паровых котлов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Все необходимое котельно-вспомогательное оборудование для подключения дизельного парогенератора 2000 вы можете купить на нашем котельном заводе в Сыктывкаре.

Подключение парогенератора 2000 кг пара в час

Вариант подключения арматуры парогенератора

Подключение и монтаж производятся по проекту.

Для ввода дизельного парового котла с температурой 170 °С в эксплуатацию требуется проведение ПНР и получение в Ростехнадзоре разрешения на ввод парового котла в эксплуатацию. Ростехнадзор проверяет правильность выполнения монтажных и пусконаладочных работ, а также соблюдения требований правил охраны труда.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований

• Инструкции по эксплуатации
• Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Дизельный парогенератор 2000 кг пара в час и температурой пара до 170 град должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию парового котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации парогенератора 2000 представлены в паспорте и руководстве по эксплуатации.
